Dobór wysokości przewodu kominowego to jedno z kluczowych zagadnień przy projektowaniu instalacji spalinowych i dymowych. Niewłaściwa wysokość przewodu prowadzi do zaburzeń ciągu, cofania spalin, kondensacji pary wodnej, zadymienia pomieszczeń i niestabilnej pracy urządzenia grzewczego. W praktyce każdy komin pracuje w określonych warunkach zabudowy: geometrii dachu, jego nachyleniu, ekspozycji na wiatr oraz otoczeniu budynku.

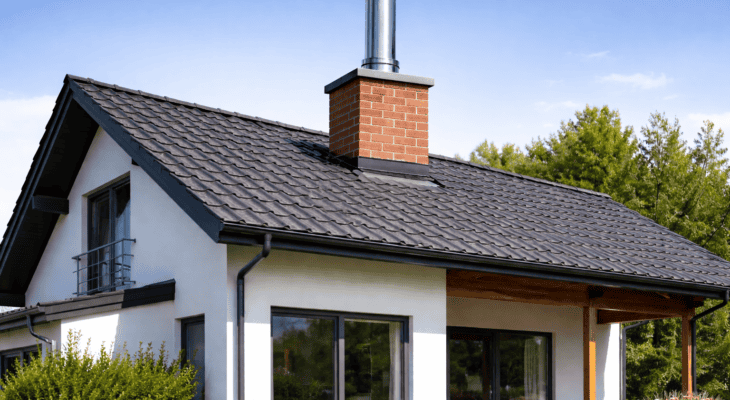

W wielu sytuacjach konieczne jest wykonanie takiej modernizacji jak przedłużenie komina, aby ustabilizować przepływ spalin. Aby dobrać wysokość przewodu w sposób technicznie poprawny i zgodny z regulacjami, konieczne jest uwzględnienie szeregu czynników projektowych.

Poniżej przedstawiono zależności konstrukcyjne, technologiczne i eksploatacyjne wpływające na dobór wysokości przewodu w zależności od rodzaju zabudowy oraz technologii spalania.

Wysokość komina a ciąg kominowy

Ciąg kominowy wytwarzany jest w wyniku różnicy gęstości spalin i powietrza zewnętrznego. Im wyższy przewód, tym większa różnica ciśnień i tym stabilniejszy przepływ w przewodzie.

Wysokość przewodu decyduje o:

• sile podciśnienia w przewodzie,
• możliwości efektywnego odprowadzenia spalin,
• zmniejszeniu ryzyka cofania dymu do pomieszczeń,
• ograniczeniu kondensacji pary wodnej.

W praktyce dobór wysokości przewodu zależy od parametrów spalania, konstrukcji przewodu, rodzaju urządzenia grzewczego oraz geometrii dachów i otoczenia.

W przewodach prowadzonych przez nieogrzewane strefy dachowe konieczne jest doposażenie w izolację termiczną, aby ograniczyć straty ciepła i utrzymać stabilność ciągu kominowego.

Wysokość przewodu w odniesieniu do geometrii dachu

Przewody kominowe muszą wystawać ponad dach na wysokość określoną w przepisach i wytycznych wykonawczych, aby zapewnić odpowiednie warunki ciągu kominowego.

Konieczne jest spełnienie wymogów dotyczących usytuowania przewodu względem:

• kalenicy dachu,
• połaci dachowej,
• sąsiednich przeszkód terenowych,
• elementów zabudowy.

Zbyt niski komin narażony jest na turbulencje wiatrowe i zaburzenia ciśnień powodujące cofanie spalin. Wysokość przewodu dobiera się tak, aby wylot komina znalazł się poza strefą zakłóconego przepływu powietrza wokół dachu.

W przewodach prowadzonych w budynkach wielopoziomowych konieczne jest uwzględnienie wysokości przeszkód znajdujących się na dachu, takich jak instalacje techniczne, elementy wentylacji i klimatyzacji oraz świetliki.

Wpływ rur wentylacyjnych i wywiewnych

W praktyce przewody spalinowe i wentylacyjne pracują w tym samym polu ciśnień. Wyloty przewodów spalinowych muszą znajdować się wyżej niż przewody wentylacyjne i wywiewne, ponieważ przewód lżejszy generuje większe podciśnienie.

Niewłaściwa wysokość przewodu prowadzi do mieszania strumieni powietrza i zakłócenia przepływu w przewodzie kominowym. W takiej sytuacji dochodzi do cofania spalin oraz zaburzeń ciągu.

Przedłużenie komina w budynkach narażonych na silny wiatr

Ekspozycja komina na wiatr determinuje parametry ciśnienia na wylocie przewodu. Na stokach wzniesień, w dolinach i na narażonych połaciach dachowych powstają strefy nadciśnienia i podciśnienia wpływające na przepływ spalin.

W takich lokalizacjach samo przedłużenie przewodu może nie wystarczyć. Konieczne jest wykonanie:

• analizy oddziaływania wiatru na przewód,
• oceny stref ciśnienia na dachu,
• montażu nasady stabilizującej przepływ.

W przewodach prefabrykowanych możliwy jest montaż elementów stabilizujących przewód bez ingerencji w istniejącą konstrukcję przewodu.

Wysokość przewodu a kondensacja pary wodnej

Niska temperatura spalin skutkuje kondensacją pary wodnej i powstawaniem agresywnego chemicznie kondensatu. Proces ten intensyfikuje się w przewodach wychłodzonych, prowadzonych przez ściany zewnętrzne oraz w przewodach zbyt krótkich. Dłuższy przewód stabilizuje temperaturę spalin i zmniejsza ryzyko kondensacji.

W przewodach murowanych zalecana jest modernizacja przewodu poprzez montaż wkładów ochronnych. Takie rozwiązanie jak Wkład kominowy umożliwia dopasowanie średnicy przewodu do urządzenia grzewczego i zabezpiecza przewód przed destrukcją materiałową.

System kominowy jako alternatywa dla murowanego przewodu

Prefabrykowane rozwiązania kominowe projektowane są w sposób modułowy pozwalający dopasować wysokość przewodu do parametrów instalacji.

Konstrukcja rozwiązania takiego jak komin systemowy umożliwia łatwe modyfikacje wysokości oraz montaż elementów izolujących. Kompatybilność materiałów, izolacja przewodu oraz stabilizacja przepływu spalin pozwalają dobierać wysokość przewodu w sposób przewidywalny.

Prefabrykowane rozwiązania instalacyjne takie jak System kominowy posiadają dedykowane komponenty umożliwiające regulację wysokości przewodu w zależności od geometrii dachu lub przeszkód terenowych.

Jak analizować otoczenie przy doborze wysokości przewodu?

Dobór wysokości przewodu powinien uwzględniać analizę zabudowy wokół budynku, ponieważ obiekty znajdujące się w pobliżu wytwarzają strefy turbulencji i zmiany ciśnień wpływające na stabilność ciągu kominowego.

Przy analizie otoczenia należy uwzględnić:

• odległość od sąsiednich budynków,
• wysokość zabudowy,
• ekspozycję na silne wiatry,
• możliwe przeszkody ograniczające przepływ powietrza.

W przewodach prowadzonych na ścianach zewnętrznych konieczne jest uwzględnienie intensywnego wychładzania spalin.

Wysokość przewodu a rodzaj paliwa

Rodzaj paliwa determinuje temperaturę spalin i ich gęstość, co bezpośrednio wpływa na parametry ciągu kominowego.

Wysokość przewodu dobiera się inaczej dla instalacji opartych na:

• paliwach stałych,
• gazie,
• oleju opałowym,
• paliwach odnawialnych.

Urządzenia spalające paliwa niskotemperaturowe wytwarzają spaliny o niższej temperaturze, co zwiększa ryzyko kondensacji i wymaga zastosowania wkładów oraz izolacji przewodu. W przewodach murowanych konieczne jest wykonanie modernizacji przewodu przed przedłużeniem przewodu kominowego.

Modernizacja przewodu przed wydłużeniem komina

W wielu instalacjach konieczne jest uszczelnienie przewodu oraz dopasowanie średnicy, zanim wykonane zostanie wydłużenie przewodu.

Modernizacja przewodu obejmuje:

• montaż wkładu,
• wykonanie izolacji,
• zapewnienie drożności,
• ocenę szczelności połączeń.

Przedłużenie przewodu bez modernizacji instalacji może nie przynieść oczekiwanych efektów, gdy przewód jest nieszczelny lub uszkodzony materiałowo.

Jak obliczyć wysokość przewodu kominowego?

Dobór wysokości oparty jest na analizie przepływu spalin i parametrach urządzenia grzewczego.

W praktyce uwzględnia się:

• różnicę temperatur spalin i powietrza,
• średnicę przewodu,
• wysokość wlotu i wylotu przewodu,
• straty ciśnienia w przewodzie,
• opory przepływu wynikające z konstrukcji przewodu,
• różnice ciśnień wynikające z warunków atmosferycznych.

W przewodach projektowanych od podstaw dobór wysokości możliwy jest w oparciu o dokumentację techniczną producenta urządzenia oraz analizę warunków otoczenia.

Kiedy przedłużenie przewodu jest obowiązkowe?

Podwyższenie przewodu należy wykonać, gdy przewód kominowy:

• znajduje się poniżej kalenicy dachu,
• pracuje w strefie turbulencji wiatrowych,
• wykazuje problemy z ciągiem kominowym,
• powoduje cofanie dymu do pomieszczeń,
• pracuje z urządzeniami wytwarzającymi spaliny niskotemperaturowe.

Stabilizacja ciągu kominowego jest kluczowa dla bezpieczeństwa użytkowania instalacji grzewczej i przepływu spalin.

Wnioski techniczne

Dobór wysokości przewodu do warunków zabudowy wymaga uwzględnienia geometrii dachu, otoczenia architektonicznego oraz parametrów pracy instalacji grzewczej. W wielu przypadkach przedłużenie przewodu kominowego stabilizuje przepływ spalin i ogranicza ryzyko cofania dymu do pomieszczeń.

Dla przewodów murowanych konieczne jest uwzględnienie modernizacji przewodu przed przedłużeniem przewodu kominowego, ponieważ prace te wpływają na szczelność instalacji i parametry eksploatacyjne przewodu.

Prefabrykowane rozwiązania kominowe umożliwiają dopasowanie wysokości przewodu do warunków zabudowy i parametrów spalania urządzeń grzewczych dzięki kompatybilności materiałowej konstrukcji przewodu oraz modułowej budowie umożliwiającej regulację wysokości przewodu.
