Projektując instalację kominową w budynku wyposażonym w wentylację mechaniczną z odzyskiem ciepła lub system wentylacji wyciągowej, konieczne jest uwzględnienie interakcji między przewodem kominowym a układem wentylacyjnym. Prawidłowe współdziałanie tych instalacji jest warunkiem bezpieczeństwa, stabilnego ciągu kominowego oraz ochrony przed cofką spalinową.

W nowoczesnym budownictwie coraz częściej stosuje się prefabrykowane rozwiązania kominowe. Rozwiązanie takie jak komin systemowy umożliwia dopasowanie instalacji do parametrów urządzenia grzewczego i specyfiki układu wentylacyjnego. Jednak integracja z wentylacją mechaniczną wymaga analizy ciągu kominowego, ciśnień w budynku, dopływu powietrza oraz odporności przewodu na kondensację.

Poniżej przedstawiono zasady projektowania systemów kominowych współpracujących z wentylacją mechaniczną, analizę przypadków ryzyka oraz rekomendacje instalacyjne.

Interakcje kominów z wentylacją mechaniczną

Wentylacja mechaniczna wyciągowa oraz rekuperacja wytwarzają podciśnienie w pomieszczeniach, co wpływa na warunki przepływu powietrza i spalin.

W budynku z rekuperacją mogą wystąpić:

• zakłócenia ciągu kominowego,
• cofanie spalin do pomieszczeń,
• destabilizacja spalania w kominkach i piecach,
• przenikanie zapachów do systemu wentylacyjnego.

Ryzyko to dotyczy przewodów nieprzystosowanych do pracy w warunkach podciśnienia oraz przewodów prowadzących spaliny z urządzeń nieizolowanych.

Czy system kominowy można łączyć z wentylacją mechaniczną?

Współpraca przewodu kominowego z rekuperacją jest możliwa, jeżeli projekt instalacji uwzględnia różnice ciśnień i zapewnia dopływ powietrza do spalania.

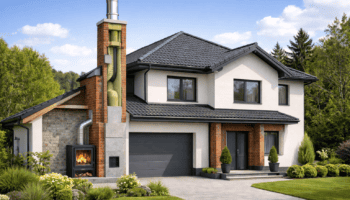

Prefabrykowane przewody instalacyjne, takie jak System kominowy, wyposażone są w izolację i dopasowane geometrycznie do parametrów spalania, co stabilizuje przepływ i zmniejsza podatność instalacji na zjawisko cofki.

Warunkiem współpracy kominów z rekuperacją jest szczelność przewodu, odporność na kondensat oraz dopasowanie wysokości przewodu do warunków aerodynamicznych budynku.

Różnica ciśnień a cofanie spalin

Podciśnienie generowane przez wentylację mechaniczną może przewyższyć siłę ciągu w przewodzie kominowym, co prowadzi do cofania spalin do pomieszczeń.

Ryzyko szczególnie dotyczy:

• pieców bez doprowadzenia powietrza z zewnątrz,
• przewodów murowanych bez wkładu,
• przewodów eksploatowanych w warunkach niskiej temperatury spalin.

Przewody dymowe wymagają doprowadzenia powietrza do spalania, szczególnie w budynkach o wysokiej szczelności cieplnej. Wymagana jest kompensacja podciśnienia oraz ocena dokumentacji instalacji.

Wkład kominowy jako zabezpieczenie przewodu

W przewodach murowanych nieszczelności spowodowane kondensacją umożliwiają przenikanie spalin przez spoiny i mikropęknięcia. Modernizacja przewodu z zastosowaniem wkładów umożliwia stabilizację parametrów przepływu i zabezpieczenie instalacji przed kondensacją.

Rozwiązanie takie jak Wkład kominowy zapewnia uszczelnienie konstrukcji przewodu oraz kompatybilność z urządzeniami grzewczymi o obniżonej temperaturze spalin, typowymi dla nowoczesnych systemów grzewczych.

Jak doprowadzić powietrze do spalania?

Aby przewód kominowy współpracował z wentylacją mechaniczną, konieczne jest zapewnienie zewnętrznego dopływu powietrza.

Powietrze można doprowadzić poprzez:

• niezależny kanał powietrzny,
• system doprowadzenia powietrza w kominku,
• przewód powietrzno-spalinowy,
• kratki nawiewne.

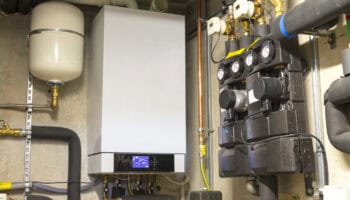

Indywidualny dopływ powietrza stabilizuje spalanie i eliminuje ryzyko cofania spalin. Kominki i kotły kondensacyjne wymagają bilansowania powietrza, co ogranicza ingerencję układu wentylacyjnego w ciąg przewodu kominowego.

Czy przedłużenie komina stabilizuje współpracę z wentylacją mechaniczną?

Podwyższenie przewodu może poprawić parametry ciągu, zwłaszcza w budynkach o zróżnicowanej geometrii dachu.

Zastosowanie rozwiązania takiego jak przedłużenie komina pozwala dopasować wysokość przewodu do warunków zabudowy i zwiększyć różnicę ciśnień.

Podwyższenie przewodu jest skuteczne jedynie przy prawidłowym wykonaniu przewodu i zachowaniu szczelności instalacji. Przewody nieszczelne wymagają modernizacji przed podwyższeniem przewodu.

Przewód powietrzno-spalinowy a wentylacja mechaniczna

Nowoczesne urządzenia grzewcze wykorzystują przewody koncentryczne, które umożliwiają doprowadzenie powietrza i odprowadzenie spalin w jednym przewodzie.

Przewody te stabilizują ciąg i eliminują konieczność poboru powietrza z pomieszczeń, co chroni instalację grzewczą przed wpływem rekuperacji.

W instalacjach z rekuperacją przewody koncentryczne stosowane są jako rozwiązanie rekomendowane, ponieważ eliminują podciśnienie generowane przez układy wentylacji mechanicznej.

Jakie błędy powstają przy nieprawidłowej współpracy przewodu i rekuperacji?

Najczęściej popełniane błędy to:

• brak dopływu powietrza do spalania,
• niewłaściwa wysokość przewodu,
• niewystarczająca izolacja termiczna,
• niedopasowanie średnicy przewodu,
• brak bilansowania powietrza,
• przewód nieszczelny, bez wkładu.

W przewodach murowanych modernizacja przewodu powinna obejmować wykonanie wkładu, izolację, regulację wysokości przewodu i uszczelnienie powierzchni wewnętrznej przewodu.

Jak zaprojektować komin współpracujący z rekuperacją?

Instalacja kominowa powinna być zaprojektowana wraz z układem wentylacji mechanicznej.

Projekt powinien uwzględniać:

• bilans powietrza,
• parametry spalania,
• wysokość przewodu,
• doprowadzenie powietrza z zewnątrz,
• rodzaj urządzenia grzewczego,
• izolację przewodu.

Prefabrykowane przewody zapewniają stabilne parametry przepływu spalin i minimalizują ryzyko cofki kominowej.

Komin systemowy a bezpieczeństwo użytkowania

Prefabrykowane przewody kominowe projektowane są tak, aby ograniczyć ryzyko cofki kominowej, ułatwić stabilizację temperatury spalin i zmniejszyć wpływ rekuperacji na parametry spalania.

Rozwiązania prefabrykowane umożliwiają:

• regulację wysokości przewodu,
• dopasowanie średnicy i izolacji,
• montaż modułowy przewodu,
• konfigurację przewodu z wkładami i izolacją.

Prefabrykowane przewody kominowe posiadają konstrukcję umożliwiającą stabilizację ciągu i dopasowanie do warunków aerodynamicznych budynku.

Instalacja kominowa może współpracować z wentylacją mechaniczną pod warunkiem doprowadzenia powietrza do spalania, zapewnienia szczelności przewodu oraz dopasowania wysokości przewodu do warunków zabudowy.

Prefabrykowane przewody systemowe umożliwiają stabilizację przepływu spalin w budynkach wyposażonych w rekuperację, pod warunkiem bilansowania powietrza i prawidłowego doboru instalacji.
